Затвор шланговый 32а1р1 Ду65 Ру6

Затвор шланговый 32а1р1 Ду65
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


32а1р1 Ду65 Ру6 - ЗАТВОР ШЛАНГОВЫЙ, сплав АЛ2, присоединение фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)

Затвор 32а1р1 Ду65 Ру6 предназначен для использования в трубопроводах с различными рабочими средами (жидкими, сыпучими, вязкими, слабоагрессивными и агрессивными) при температуре до 60 градусов Цельсия. Чаще всего изделие используется в сфере коммунального хозяйства, отоплении и водоснабжении, нефтеперерабатывающей и газоперерабатывающей промышленности. Также применяются в энергетических системах. Но необходимо отметить, что в данной сфере шланговые затворы должны производиться с учетом большего давления, чем в стандартных трубопроводах.

Материал изготовления основной части корпуса – алюминиевый литейный сплав (АЛ2).

Класс герметичности – А.

Номинальное давление – 0,6 Мпа.

Коэффициент сопротивления – 0,1.

Используется при различных направлениях рабочей среды и в любом положении затвора.

Способ присоединения к трубопроводу – фланцевое (согласно ГОСТ 12815-80).

В зависимости от условий эксплуатации (температуры, давления, воздействия коррозии), выбирается материал прокладки.

Конструкция затвора имеет следующие особенности:

  • на корпусе отсутствуют седла;
  • отсутствуют уплотнительные поверхности;
  • рабочая среда проходит через патрубок, который вставлен в корпус и изолирует детали корпуса, изготовленные из металла, от воздействия рабочей среды;
  • чтобы перекрыть проход, шланг пережимается штоком;
  • используется ручной привод – маховик.

Технические характеристики затвора 32а1р1 Ду65 Ру6

Параметр Значение
Наименование: Затвор шланговый
Обозначение: 32а1р1
Диаметр, мм (Ду / DN): 65
Нормальное давление, кгс/см2 (Ру): 6
Таблица-фигура: 32а1р1

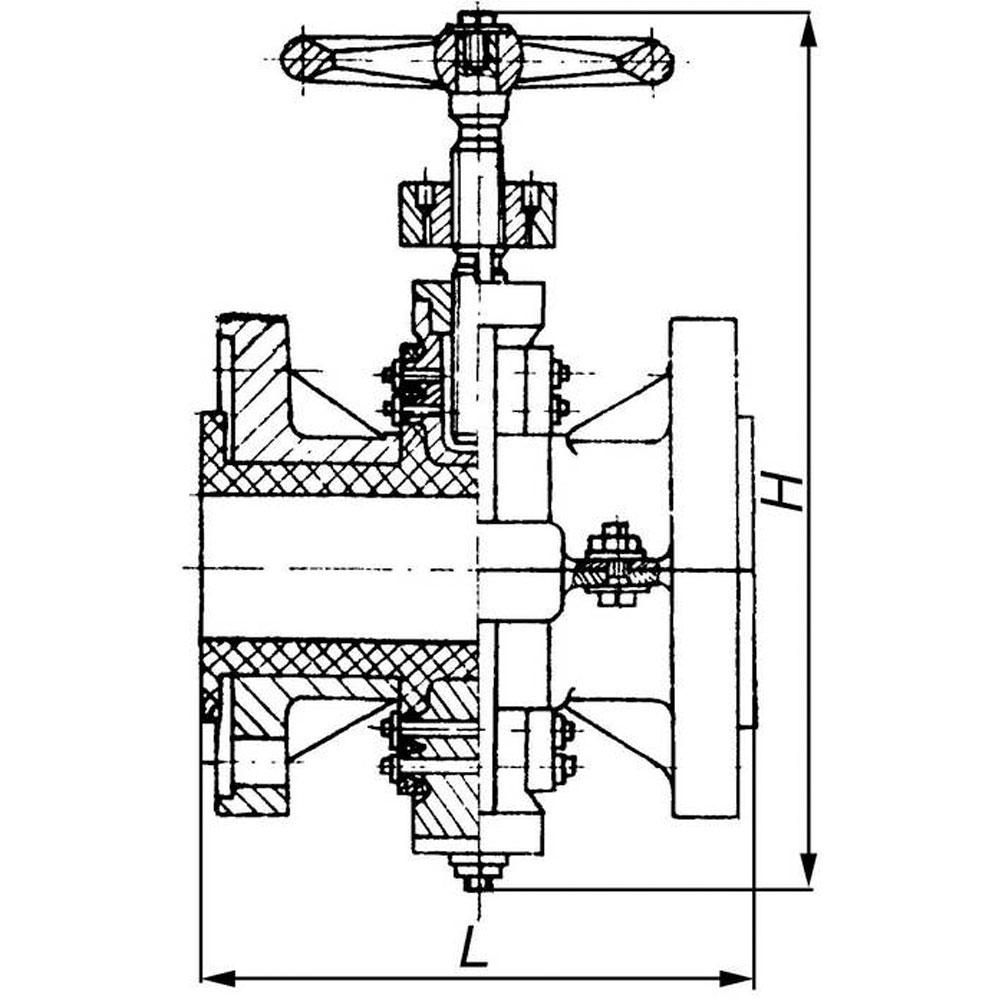

Чертеж: ЕА 26223
Рабочая среда: агрессивные, слабоагрессивные, вязкие, жидкие пульпообразные, сыпучие среды
Температура рабочей среды, C°: до +60
Материал корпуса: сплав АЛ2
Тип присоединения: фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)
L, мм: 204
H, мм: 394
Масса, кг: 7,6

Где в Феодосии купить затворы 32а1р1 Ду65 Ру6 для трубопроводов?

В ООО «НПО «Спецнефтемаш» в наличии на складе всегда присутствует достаточное количество затворов 32а1р1 ДУ65 РУ6. А также компания может выполнить заказ на любое необходимое количество. На каждое изделие предоставляется вся необходимая документация: технический паспорт, сертификаты соответствия, свидетельство об изготовлении, разрешение на применение от Ростехнадзора.

В случае нестандартных технических характеристик и индивидуальных условий эксплуатации, наши специалисты всегда готовы проконсультировать по аналогам затворов, помогут подобрать изделие по типу присоединения, срокам поставки и стоимости.

Поставка затворов осуществляется по всей территории России, стран СНГ и Таможенного Союза. Индивидуальные условия доставки предлагаются для городов Крыма, Сибири. Для предоставления более полной информации об условиях поставки, цене на затворы и сроках, свяжитесь с нашими сотрудниками по тел.: +7(8412)45-06-86.

Сведения о нормативно-технической документации.

Изделие: Затвор шланговый 32а1р Ду 65, Ру 10.

В комплект входит:

  • технический паспорт;
  • свидетельство об изготовлении;
  • сертификат соответствия;
  • разрешение Ростехнадзора;
  • руководство по эксплуатации.

По заявке высылаются: масса, габариты, чертеж.

Продукция отгружается в г.Пенза.
