Отстойники нефти ОН
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://feodosiya.snmash.ru/production/rezervuarnoe-oborudovanie/otstoyniki/otstoyniki-nefti-on.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Вертикальные и горизонтальные отстойники нефти ОН от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Отстойники нефти ОН
Вертикальные и горизонтальные отстойники нефти ОН от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

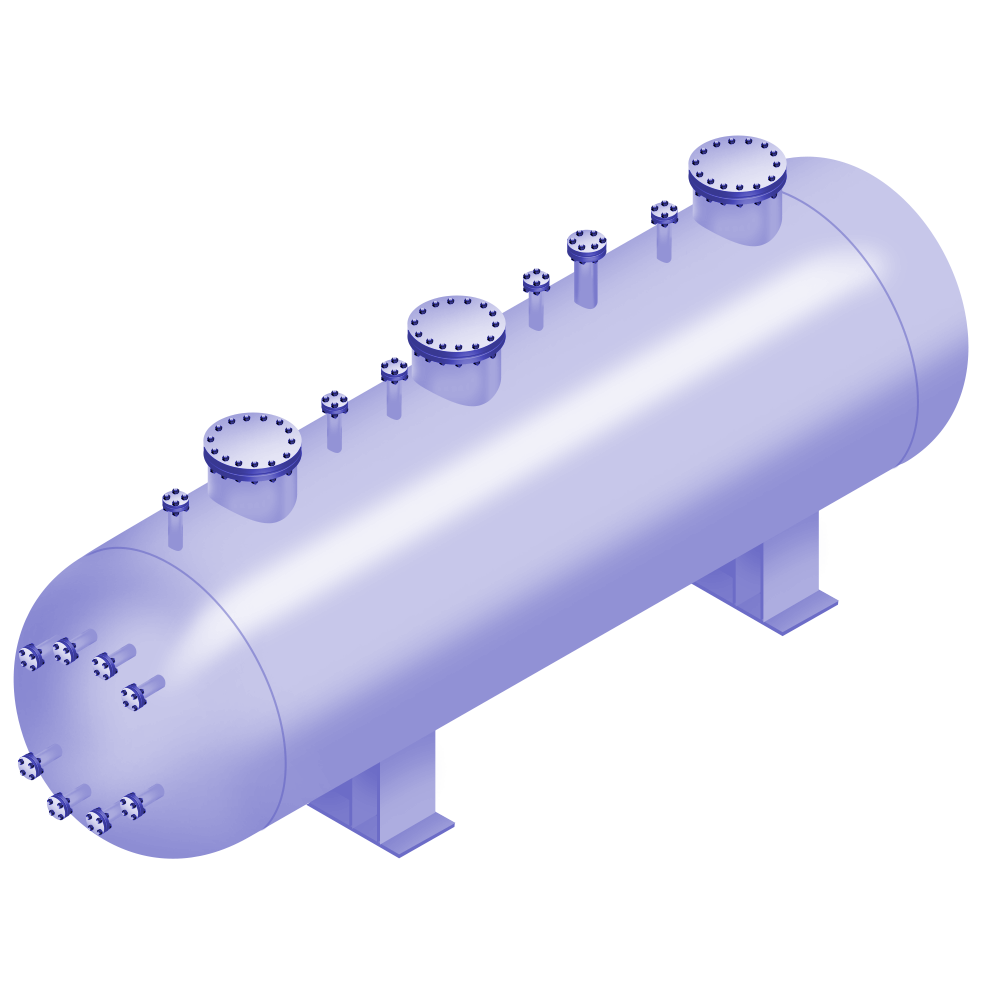

Вертикальные и горизонтальные отстойники нефти ОН Фото Отстойники нефти ОН - купить по выгодным ценам

Отстойники нефти ОН

Объем, м3:
25-200
Производительность:
2000-15000 м3/сутки
Рабочая среда:
нефтяная эмульсия
Рабочее давление, МПа:
1,0; 1,6; 2,5
Температура рабочей среды, ºС:
-60...+100
Температура эксплуатации, ºС:
-40...+60
Климатическое исполнение:
У, УХЛ
Материал:
09Г2С, 16ГС
Срок службы, лет:
не менее 20


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан


Виды отстойников:

ОГ
ОН
ОГЖФ
ОГН-П
ОГВ-Г
ОВ

Запрос цены
Консультация


Водонефтяной отстойник нефти ОН – аппарат для очистки нефтяной эмульсии. Будучи элементом системы нефтепереработки, он незаменим на всех предприятиях нефтедобывающей и нефтеперерабатывающей промышленности.

Данный тип оборудования рассчитан на коррозионно активные рабочие среды, потому изнутри его корпус обрабатывается составами антикоррозионного защитного действия. Для длительной эксплуатации материалы, из которых выполняется горизонтальный или вертикальный нефтяной отстойник, проходят термическую обработку.

Применение

Сферу применения отстойников нефти типа ОН сложно переоценить. Их установка оправдана на площадках предприятий разных отраслей, включая:

  • нефтяную;
  • нефтегазовую;
  • (нефте)химическую;
  • нефте- или газоперерабатывающую;
  • металлургическую и другие.

Широкое распространение водонефтяные ОН нашли и в с/х индустрии, в частности, в сфере производства минеральных удобрений. Задачи, которые выполняет нефтяной отстойник ОН: дегидратация, дегазация, обессоливание, очистка нефтяной эмульсии от мусора (механических вкраплений).

Эксплуатационные характеристики горизонтального или вертикального нефтяного отстойника:

  • температура площадки установки – от -61 °C до +100 °C;
  • давление в системе нефтеочистки – 1–2,5 МПа;
  • сейсмоактивность региона установки – не более 8 баллов по шкале магнитуд Рихтера.

Принцип работы

Принцип работы отстойника нефти основан на силе гравитации. Механизм прост:

  • эмульсия (неочищенная нефть) подается в емкость, где благодаря продуманному устройству равномерно распределяется;
  • за счет разной плотности составляющие эмульсии отделяются друг от друга – нефть поднимается, а капли воды опускаются;
  • каждый из компонентов сливается через соответствующий штуцер для нефти, газа и воды, а мусор и соли оседают на дне, откуда затем тоже удаляются.

Особенность оборудования типа ОН состоит в более эффективной по сравнению со многими аналогами дегидратации сырья за счет двойной циркуляции воды внутри.

Конструкция

Стандартный отстойник нефти представляет собой стальной цилиндр с эллиптическими днищами, как правило, горизонтального размещения. Корпус выполняется из стали. Внутри корпуса предусмотрены специальные перегородки, выполненные из просечно-вытяжного листа, а также коалесцирующее устройство. Последнее обеспечивает более эффективное отведение из нефти капель воды.

Снаружи нефтяной отстойник оборудуется несколькими штуцерами, люками для технического обслуживания, лестницами и т. д. В стандартном оснащении оборудование производства ООО «СпецНефтеМаш» предусматривает:

  • пропарочную систему;
  • дренаж;
  • встроенную замерную колонку для датчика межфазного уровня типа «нефть-вода».

Нержавеющая сталь, из которой изготавливаются внутренние элементы водонефтяного отстойника, отвечает жестким требованиям к надежности, долговечности и качеству. Аппараты нашего производства служат до 20 лет и рассчитаны, в том числе, на очистку сырья с высоким содержанием сероводорода. Сталь проходит термообработку с применением передовых технологий последних поколений, после чего покрывается проверенными антикоррозионными составами.

Виды

Общая классификация делит нефтяные отстойники ОН по 2 признакам:

  • по способу размещения – на вертикальные и горизонтальные отстойники нефти (вторые более распространены для очистки нефти);
  • по режиму работы – на непрерывные, полунепрерывные и контактные или периодические отстойники нефти.

Условное обозначение для заказа

Чтобы заказать отстойник нефти ОН, соответствующий требованиям конкретного предприятия, полезно разобраться в его условных обозначениях. Формула выглядит так: ОН –х–хх–ххх–хххх–ххххх.

Расшифровка:

  • ОН – отстойник нефти;
  • х – давление, на которое рассчитано оборудование;
  • хх – внутренний диаметр в миллиметрах;
  • ххх – исполнение в 1 из 2 вариантов;
  • хххх – термообработка (водонефтяные аппараты, прошедшие термическую обработку, маркируются буквой «Т»);
  • ххххх – теплоизоляция (теплоизолированные устройства отмечены буквой «И»).

Технические характеристики

Параметр Значение
1 Объем, м3 25,0; 32,0; 50,0; 90,0; 100,0; 200,0
2 Рабочая среда нефть, пластовая вода
3 Характеристики среды токсичная, класс опасности 3 по ГОСТ 12.1.007-76, категория взрывоопасности IIA по ГОСТ Р 51330.11-99, группа взрывоопасной смеси ТЗ по ГОСТ Р 513305-99, пожароопасная
4 * Производительность по нефтеводянной смеси, м3/сут. до 14000
5 Содержание воды в нефти на выходе из отстойника, % 5-10
6 Содержание нефти в воде на выходе из отстойника, мг/л, не более до 40
7 Содержание в воде механических примесей, мг/л, не более до 40
8 Давление рабочее, МПа, не более 1,0; 1,6; 2,5
9 Рабочая температура среды, ºС, не более +30...+90
10 Температура эксплуатации, ºС -60 до +50
11 Сейсмичность, балл, не более 8
12 Расчетное число циклов нагружения 1000
13 Материал основных деталей 09Г2С, Ст3сп5, 12Х18Н10Т
14 Расчетный срок службы, лет 20

Чертеж отстойников нефти ОН

Таблица назначений штуцеров отстойников нефти ОН

Назначение Кол-во Проход условный Dy, мм Давление условное Ру, МПа Вылет Тип уплотнительной поверхности
А Ввод нефти 2 300 1,6 350 Выступ-впадина
Б Вывод нефти 2 250 220
В1,2 Выгрузка шлама 3 300
Г Сброс воды 2 200 4,0 200
Е Для предохранительного клапана 1 150 1,6
Ж Воздушник 1 80 4,0 150
И Штуцер-муфта для манометра 1 50
М20х1,5
К1-4 Штуцер для отбора проб 4 50
G3/4"
220
Л1,2 Люк-лаз 2 600 1,6 -
М Резервный 2 80 4,0 150
Н Штуцер-муфта для термопары 1 50
27x1,5
Р Штуцер для регулятора уровня 1 200/150 1,6/4,0 200/325
Т Вентиляционный 1 300 1,6 220
У Для опорожнения аппарата 1 150 200

Монтаж

Водонефтяные аппараты устанавливаются на железобетонный фундамент. Для монтажа отстойника нефти ОН в его конструкции предусматриваются опоры в 1 из 2 исполнений – «лапы» или седловые. Крепятся опоры на анкерных болтах.

Для технического обслуживания в конструкции предусматриваются:

  • дренажная система;
  • пропарочная система;
  • лестница;
  • площадка для технического персонала;
  • ограждение рабочей площадки;
  • люки.

Применение отстойников нефти ОН

Купить горизонтальные отстойники нефти ОН в Феодосии

НПО «СпецНефтеМаш» – опытный производитель оборудования для нефтепереработки. У нас вы можете купить отстойник нефти ОН по оптимальной цене:

  • с доставкой оборудования в ваш город (Россия);
  • гарантиями качества;
  • полным документальным сопровождением (включая индивидуальную разработку чертежей под запросы заказчика);
  • необходимым оснащением (КИП, сервисные площадки);
  • теплоизолированным корпусом и т. д.

Чтобы разместить заказ, звоните по телефону 8–800–3021–565 или отправляйте анкету на email info@snmash.ru. Для удобства клиентов мы создали форму заказа онлайн на сайте – укажите свои реквизиты и наш сотрудник сам свяжется с вами для уточнения деталей. Обращайтесь, мы располагаем достаточными мощностями, чтобы быстро изготовить оборудование под ваши запросы.
