Опоры серии 5.903-13 выпуск 7-95
Мы работаем на всей территории СНГ
Опоры ТС-669 (5.903-13 выпуск 7-95)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://feodosiya.snmash.ru/production/opory-truboprovodov/seriya-5-903-13-vypusk-7-95/ts-669.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Неподвижные опоры ТС-669 по цене производителя с доставкой по России от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТС-669 (5.903-13 выпуск 7-95)
Неподвижные опоры ТС-669 по цене производителя с доставкой по России от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

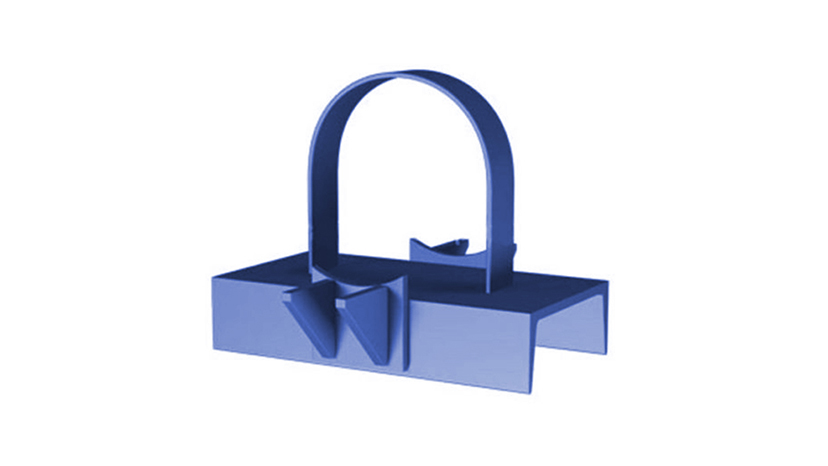

Неподвижные опоры ТС-669 по цене производителя с доставкой по России Фото ТС-669 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 7-95

Опоры ТС-669 (5.903-13 выпуск 7-95)

Опоры ТС-669  (5.903-13 выпуск 7-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-659
ТС-660
ТС-661
ТС-662
ТС-663
ТС-664
ТС-665
ТС-666
ТС-667
ТС-668
ТС-669
ТС-670
ТС-671

Хомутовые опоры ТС-669 серии 5.903–13 используются при обустройстве трубопроводов тепловых сетей. Отлично фиксируют трубы магистрали, предупреждая их смещения относительно проектного положения, и деформации, связанные с этими сдвигами. Применение возможно в системах подземного или наземного размещения.

Неподвижные опоры серии 5.903–13 выполняются в соответствии со стандартами, не вредят оболочке труб и отличаются простой конструкцией, что удобно при монтаже. В ООО НПО «СпецНефтеМаш» вы можете купить опоры ТС-669 в готовом виде или заказать их изготовление под свои условия установки.

Применение неподвижных опор ТС-669

Цели применения неподвижных опор ТС-669:

  • фиксация трубопровода в положении, предусмотренном проектом (во избежание линейных отклонений);
  • компенсация нагрузок в процессе эксплуатации теплосети;
  • профилактика провисаний и деформаций труб;
  • безаварийная работа сети.

Хомутовые опоры ТС-669 серии 5.903–13 могут устанавливаться в трубопроводах с диаметром труб от 10,8 до 102 см при рабочем давлении не более 4 МПа и температурой среды в пределах 0–425 градусов тепла по Цельсию. Опорная конструкция поглощает как механические нагрузки – вертикальные, горизонтальные, – так и тепловые (сужения/расширения), гидравлические и другие.

Устанавливаются хомутовые опоры на равном расстоянии друг от друга. Необходимое количество конструкций определяется проектом системы и рассчитывается в зависимости от характеристик ее работы (типа и особенностей нагрузок).

Конструкция

Элементы конструкции неподвижных опор серии 5.903–13:

  • хомут из листовой стали, с помощью которого выполняется фиксация;
  • упоры (играют роль подушек, предотвращают повреждение оболочки трубопровода в процессе работы системы).

Все изделия изготавливаются в соответствии со стандартами для серии 5.903–13 и соответствуют требованиям к опорным системам для теплосетей. В НПО «СпецНефтеМаш» можно заказать ТС-669 из различных материалов (марок стали), выполненных, согласно особенностям конкретных условий применения.

Производство

В производство опор ТС-669, как правило, идут стальные заготовки марок Ст3, 20, 09Г2С и других. Серия 5.903–13 обычно применяет низколегированную или легированную сталь для данных конструкций. Собственно, изготовление осуществляется в 4 этапа:

  • материал, прошедший отбраковку (ленточная или листовая сталь), разрезается на высокоточном станке или при помощи гильотинных ножниц;
  • осуществляется нарезка заготовок на специальном ленточнопильном оборудовании;
  • при помощи прессов изготавливаются хомуты неподвижных опор ТС-669, в которые будут устанавливаться секции трубопровода, и скобы для надежной фиксации;
  • готовые изделия серии 5.903–13 после проверки на точность и прочность покрываются антикоррозионными составами (обычно это Бт-177, но при желании можно заказать альтернативное покрытие).

По завершении производства хомутовые опоры пакуются и размещаются на складе или сразу отправляются клиентам НПО «СпецНефтеМаш». Стоимость комплекта определяется выбором материала, массой опоры ТС-669, объемом партии, которую клиенту нужно купить, и другими условиями. Расчет осуществляется индивидуально.

Технические характеристики

Обозначение Диаметр Dн, мм S, мм Осевая сила Q, кН Вертикальная сила Р, кН Высота H, мм Ширина упора B, мм Длина упора L, мм Масса, кг
ТС-669.00.00 108 4 25 25 110 70 115 3,5
ТС-669.00.00-01 133 4 25 25 134 80 115 3,8
ТС-669.00.00-02 159 4,5 30 25 164 90 117 5,1
ТС-669.00.00-03 219 6 70 40 216 120 117 9,6
7 90 50 137 10,0
ТС-669.00.00-04 273 7 90 50 246 120 137 12,1
8 120 9,8
ТС-669.00.00-05 325 7 90 50 270 120 167 12,1
8 120 70
ТС-669.00.00-06 377 9 150 70 300 140 167 15,0
ТС-669.00.00-07 426 7 90 70 338 160 200 23,0
9 150
ТС-669.00.00-08 530 7 80 70 393 200 226 28,6
8 100
9 120
ТС-669.00.00-09 630 7 100 70 445 240 230 38,1
9 140 100
10 180
11 220
ТС-669.00.00-10 720 8 120 80 490 280 270 45,6
10 200 100
11 250
12 300
ТС-669.00.00-11 820 8 120 80 540 300 270 49,0
9 160 100
10 200
12 300
ТС-669.00.00-12 920 8 120 80 592 320 270 53,5
9 160 100
10 220
12 400
ТС-669.00.00-13 1020 10 220 100 642 360 290 68,5
11 260
12 350
14 450
ТС-669.00.00-14 108 4 25 25 110 70 115 3,8
ТС-669.00.00-15 133 4 25 25 134 80 115 4,2
ТС-669.00.00-16 159 4,5 30 25 164 90 117 5,6
ТС-669.00.00-17 219 6 70 40 216 120 117 9,6
7 90 50 137 10,0
ТС-669.00.00-18 273 7 90 50 246 120 137 12,1
8 120 10,0
ТС-669.00.00-19 325 7 90 50 270 120 167 14,5
8 120 70
ТС-669.00.00-20 377 9 150 70 300 140 167 17,7
ТС-669.00.00-21 426 7 90 70 338 160 200 26,0
9 150
ТС-669.00.00-22 530 7 80 70 393 200 226 32,0
8 100
9 120
ТС-669.00.00-23 630 8 100 70 445 240 230 46,2
10 140 100
11 180
12 220
ТС-669.00.00-24 720 8 120 80 490 280 270 54,5
10 200 100
11 250
12 300
ТС-669.00.00-25 820 8 120 80 540 300 270 59,0
9 160 100
10 200
12 300
ТС-669.00.00-26 920 8 120 80 592 320 270 64,5
9 160 100
10 220
12 400
ТС-669.00.00-27 1020 10 220 100 642 360 290 78,0
11 260
12 350
14 450

Купить хомутовые опоры ТС-669

Чтобы заказать опоры ТС-669 серии 5.903–13 или купить готовые изделия, оставляйте заявку на email marketing@snmash.ru или сайте компании. Кроме того, менеджеры нашего отдела продаж обрабатывают заказы по телефону 8–800–3021–565.

Что получает каждый заказчик ООО НПО «СпецНефтеМаш»:

  • качественную продукцию в строгом соответствии стандартам для серии 5.903–13;
  • гарантию производителя сроком на 1 год при условии соблюдения норм регламента по хранению и монтажу;
  • цену без участия посредников;
  • полное консультационное сопровождение;
  • опорные конструкции серии 5.903–13 с техническим паспортом, изготовленные в точном соответствии с чертежом заказчика.

Производство изделий серии 5.903–13 занимает от 7 до 15 дней (зависит от объема заказа и загрузки производственных цехов). Доставка осуществляется в любой из городов России.
