Опоры серии 5.903-13 выпуск 7-95
Мы работаем на всей территории СНГ
Опоры ТС-660 (5.903-13 выпуск 7-95)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://feodosiya.snmash.ru/production/opory-truboprovodov/seriya-5-903-13-vypusk-7-95/ts-660.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Неподвижные опоры ТС-660 двухупорные (СЕРИЯ 5.903-10 ВЫПУСК 7-95) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры ТС-660 (5.903-13 выпуск 7-95)
Неподвижные опоры ТС-660 двухупорные (СЕРИЯ 5.903-10 ВЫПУСК 7-95) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

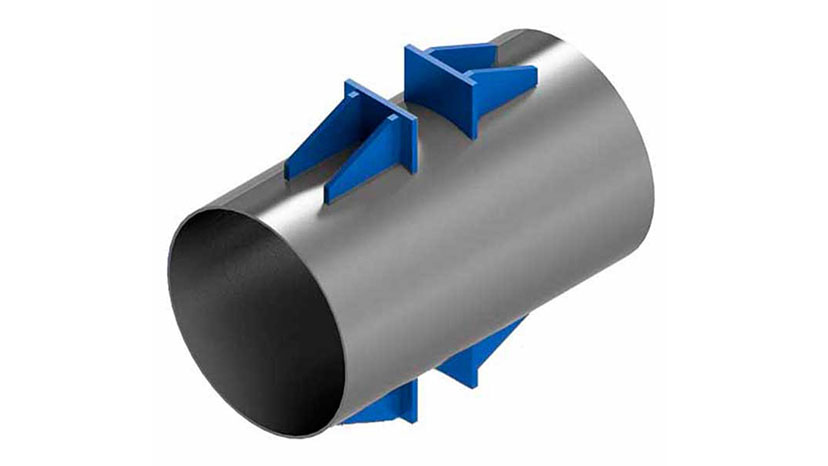

Неподвижные опоры ТС-660 двухупорные (СЕРИЯ 5.903-10 ВЫПУСК 7-95) Фото ТС-660 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 7-95

Опоры ТС-660 (5.903-13 выпуск 7-95)

Опоры ТС-660  (5.903-13 выпуск 7-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-659
ТС-660
ТС-661
ТС-662
ТС-663
ТС-664
ТС-665
ТС-666
ТС-667
ТС-668
ТС-669
ТС-670
ТС-671

Неподвижная двухупорная опора ТС-660 выпуска 7-95 серии 5.903-13 используется для крепления трубопроводов из стали, которые имеют различное назначение. Их диаметр должен составлять от 32 до 1420 мм.

Неподвижные опоры ТС-660 способны выдерживать высокие нагрузки. Температура транспортируемой среды варьируется в пределах от 0°С до 425°С, а давление не превышает 4 МПа.

Применение опор ТС-660

Опоры двухупорные изготовлены в соответствии с принятыми стандартами. Для производства опоры ТС-660 в качестве сплава используется высокопрочная сталь, которая способна создать надежную защиту от агрессивного воздействия внешних факторов среды, в число которых входит резкий перепад температур. Для более надежной защиты наносится обязательное антикоррозийное покрытие. Сварка производится с применением электродов различного типа.

Опоры ТС-660 широко используются при прокладке тепловых сетей. При монтаже системы они сводят к минимуму сдвиг трубы. Это гарантирует сохранность коммуникационной системы труб во время возникновения непредвиденной аварийной ситуации или в процессе ее длительного срока службы. Масса опоры ТС-660 способна выдерживать высокую температуру внутренней рабочей среды и повышенное давление, что делает ее применение надежными и выгодными для установки.

Конструкция опор ТС-660

Опоры неподвижные ТС-660 имеют следующее устройство: плита, ребра и упоры. Прочную целостность конструкции обеспечивают сваркой, которую производят электродами, имеющими тип Э42. Производство системы строго регламентировано по ГОСТу 9467-60.

Для дополнительной защиты опоры двухупорной применяется грунтовка, которая выполняет антикоррозийную роль. Сверху идет еще одно покрытие краской, имеющей тип Бт-177. В качестве ее заменителя могут выступать аналоги, но их не наносят на резьбовые части, которые непосредственно совмещаются с несущей конструкцией и с трубой.

Подобное дополнительное защитное покрытие обеспечивает длительный срок службы системы труб и защищает от неблагоприятных внешних воздействий. Устанавливая в коммуникационной системе опоры серии 5.903-13, обеспечивается ее целостность при гидравлических ударах и тепловых деформаций.

Производство опор ТС-660

Качество и долговечность опоры серии 5.903-13 обеспечивается за счет прочных швов. Их производят с помощью сварки, которая гарантирует целостность конструкции, а покрытие антикоррозийным слоем создает дополнительную защиту.

Для производства опоры ТС-660 применяется сталь, имеющая марки: Ст3; 20; 09Г2С; 17ГС. В некоторых случаях ее заменяют на другие марки: 20Х1М1Ф1ТР; 12Х18Н10Т; 15Х5М. Это зависит от типа коммуникационной системы, где будет использоваться конструкция.

Конструирование опоры ТС-660 серии 5.903-13 выполняет строго по разработанным чертежам. На всех этапах производства осуществляется контроль качества с соблюдением принятых стандартных норм.

Компания ООО НПО «СпецНефтеМаш» предоставляет гарантию сроком до 12 мес., начиная с даты поставки. При заказе опоры ТС-660 мы выдаем все необходимые сертификаты на материалы и паспорт качества.

Технические характеристики

Обозначение Диаметр Dн, мм k=S, мм Осевая сила Q, кН Ширина упора B, мм Длина упора L, мм Габарит H, мм Масса, кг
ТС-660.00.00 32 1,8+¹ 15 20 104 110 0,56
ТС-660.00.00-01 38 2+¹ 15 20 104 140 0,56
ТС-660.00.00-02 45 2+¹ 15 30 104 150 0,64
ТС-660.00.00-03 57 3+¹ 20 40 106 180 1,04
ТС-660.00.00-04 76 3+¹ 20 50 106 210 1,12
ТС-660.00.00-05 89 3+¹ 20 60 110 230 1,28
ТС-660.00.00-06 108 3,5+¹ 30 70 110 230 4,24
4+¹ 40 80
ТС-660.00.00-07 133 4+¹ 40 120 110 260 4,4
ТС-660.00.00-08 159 4+¹ 40 120 112 320 6,6
ТС-660.00.00-09 219 4+¹ 40 120 132 420 11,6
8+² 60
ТС-660.00.00-10 273 6+¹ 40 120 132 480 11,3
8+² 60
ТС-660.00.00-11 325 6+¹ 40 120 162 530 12,6
8+² 70
ТС-660.00.00-12 377 6+² 60 140 162 580 14,1
9+² 80
ТС-660.00.00-13 426 7+² 60 160 196 660 26,7
10+² 100
ТС-660.00.00-14 530 8+² 60 200 226 770 32,3
11+² 100
ТС-660.00.00-15 630 8+² 80 240 226 870 33,8
12+² 150
ТС-660.00.00-16 720 9+² 140 280 266 960 41,2
11+² 180
ТС-660.00.00-17 820 10+² 150 300 266 1060 43,2
12+² 220
ТС-660.00.00-18 920 10+² 160 320 266 1160 46
ТС-660.00.00-19 1020 10+² 400 360 286 1260 52,8
ТС-660.00.00-20 1220 11+² 400 400 336 1460 68,4
ТС-660.00.00-21 1420 14+² 400 500 336 1680 75,6

Заказать опоры ТС-660

На сайте компании ООО НПО «СпецНефтеМаш» вы можете заказать опоры ТС-660. Стоимость изделий зависит от их размера и других характеристик. Вы можете сделать запрос на предоставление цены опоры ТС-660 у наших менеджеров. Опытные специалисты проконсультируют по всем интересующим вопросам и помогут подобрать нужную конструкцию под различный тип коммуникационной системы.

Купить опоры ТС-660 вы можете любым удобным способом: заполнив специальную форму на сайте компании, отправив запрос по электронной почте marketing@snmash.ru или позвонив по номеру телефона: 8-800-3021-565.
