Опоры Т13 (серия 4.903-10 выпуск 5)
Подвижные скользящие опоры Т13 серии 4.903–10 с доставкой по всей России от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Подвижные скользящие опоры Т13 серии 4.903–10 с доставкой по всей России Фото Т13 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

Опоры Т13 (серия 4.903-10 выпуск 5)

Опоры Т13 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Подвижные опоры Т13 – конструкции для фиксации трубопроводов тепловых сетей. Предназначены для компенсации нагрузок на трубы, возникающих при изменениях температур внутри системы. Производятся в соответствии с требованиями и нормами, действующими для серии 4.903–10, выпуск 5.

Применение

Скользящие опоры серии 4.903–10 допускают смещение трубопровода в пределах, предусмотренных проектом. Их применение обусловлено надежным исполнением и высоким качеством материалов, участвующих в их производстве. Чаще всего такие изделия используют при прокладке и для обеспечения нормальной эксплуатации тепловых трубопроводов и других сетей для нужд ЖКХ.

Цели применения подвижных опор Т13 серии 4.903–10 – предупреждение деформаций труб в результате внешнего воздействия, а именно:

  • компенсация вибраций;
  • профилактика сдвигов секции из-за тепловых расширений;
  • предупреждение раннего износа элементов трубопровода из-за вертикальной или осевой нагрузки;
  • сохранение целостности трубы через упреждение провисаний.

Подвижные опоры серии 4.903–10 относятся к универсальным крепежным элементам. Обеспечивают долговременную работу технических трубопроводов в безаварийном режиме. Используются с трубами, диаметр которых составляет 32–630 мм.

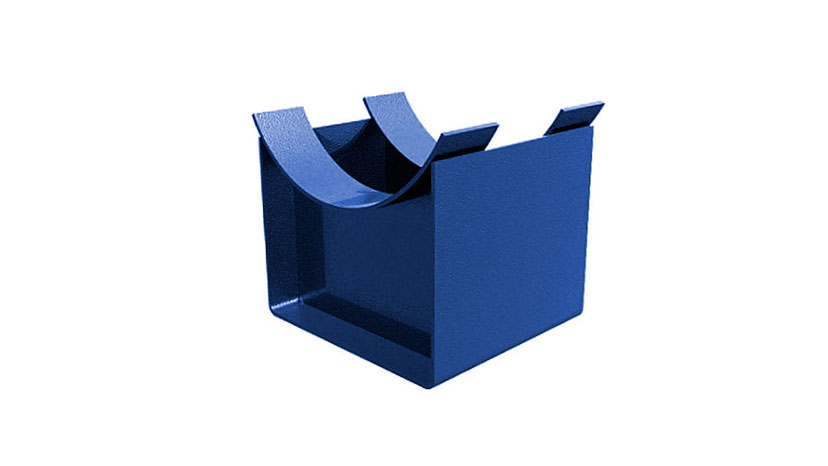

Конструкция Т13

Конструкция скользящей опоры Т13 представляет собой гнутую стальную скобу, установленную на корпус. Для долговечной службы (в целях снижения сварочных напряжений) скоба, предназначенная для крепления труб с диаметром более 175 мм, усиливается специальными подушками (ложементами). Ложемент устанавливается в зоне перехода сварочного шва к материалу опорной конструкции.

Корпус скользящей опоры Т13 серии 4.903–10 выпуска 5 тоже изготавливается из стали методом штамповки. Его высокую прочность и нагрузочную способность обеспечивают дополнительные ребра жесткости. У скобы, которая тоже выполняется штампованным методом, имеются собственные внутренние ребра жесткости.

Сборка скользящей опоры осуществляется сварным методом с соблюдением всех требований действующих ГОСТ и СНиП. В ООО НПО «СпецНефтеМаш» для производства опор Т13 применяют электроды Э42 (госстандарт №9467–60). У нас можно купить готовые типовые модификации популярного крепежа или заказать его изготовление с учетом специфических условий установки.

Производство скользящих опор серии 4.903–10

Производство, согласно регламенту, действующему для серии 4.903–10, осуществляется из различных марок стали. Если вы планируете купить опоры Т13 впервые, обязательно обращайтесь к нашим специалистам, они подскажут, какой материал оптимально подойдет для ваших условий монтажа.

Особенности изготовления скользящей опоры в производственном объединении «СпецНефтеМаш»:

  • исполнение скобы и корпуса – штампованным методом (обработка металла посредством давления);
  • корпус крепится к фиксирующей части изделия сварным способом в соответствии с действующими правилами проведения сварки;
  • для долговечного применения подвижных опор Т13 серии 4.903–10 выпуска 5 все готовые металлические детали обрабатываются защитным составом с антикоррозионными свойствами.

Производственный процесс делится на 3 ключевых этапа – подготовительный, сборочный и испытательный. На первой стадии мы тщательно отбираем сырье – стальные заготовки, которые обязательно проходят несколько уровней проверки перед запуском в работу. Последний шаг – испытания – проводятся с применением механических нагрузок.

Все подвижные опоры, которые можно купить в нашем каталоге, собираются по рабочему чертежу, согласованному с клиентом. У нас вы можете заказать доставку конструкций, которые полностью соответствуют действующим ГОСТ и ОСТ, актуальным для серии 4.903–10.

Марка стали

Марка стали применяемая при производстве опор Т13 зависит от температуры окружающего воздуха и температуры транспортируемого вещества:

  • сталь Ст3пс5: температура окружающего воздуха до –30°С, температура трубопровода не более 200°С
  • сталь Ст3сп5, Ст20: температура окружающего воздуха до –40°С, температура трубопровода не более 300°С
  • сталь 09Г2С: температура окружающего воздуха до –50°С, температура трубопровода не более 450°С

На все опоры Т13 серии 4.903-10, изготовленные ООО НПО «Спецнефтемаш», наносится антикоррозийная защита краской БТ-177 ГОСТ 5631-79 в 2 слоя по грунту ГФ 021 ГОСТ 25129-82.

Гарантийный срок эксплуатации опор составляет 24 месяца со дня получения изделий потребителем.

Условия хранения скользящих опор Т13- 1Л по ГОСТ 15150-69.

Технические характеристики

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кгс Высота H, мм Высота Н1, мм Ширина B, мм Длина L, мм Масса, кг
Т13.01 32; 38; 45 120 100 104 50 170 0,70
Т13.02 32; 38; 45 120 150 154 50 170 0,92
Т13.03 32; 38; 45 120 200 204 50 170 1,23
Т13.04 57; 76 220 100 108 70 170 0,89
Т13.05 57; 76 220 150 168 70 170 1,19
Т13.06 57; 76 220 200 208 70 170 1,50
Т13.07 89; 108 400 100 113 90 170 1,10
Т13.08 89; 108 400 150 163 90 170 1,46
Т13.09 89; 108 400 200 213 90 170 1,86
Т13.10 133;159 800 100 118 120 170 1,34
Т13.11 133;159 800 150 168 120 170 1,83
Т13.12 133;159 800 200 218 120 170 2,26
Т13.13 194 2200 100 148 180 170 3,91
Т13.14 194 2200 150 198 180 170 4,92
Т13.15 194 2200 200 248 180 170 5,87
Т13.16 219 2200 100 136 180 170 3,71
Т13.17 219 2200 150 186 180 170 4,70
Т13.18 219 2200 200 236 180 170 5,67
Т13.19 273 2200 100 126 180 170 3,25
Т13.20 273 2200 150 176 180 170 4,50
Т13.21 273 2200 200 226 180 170 5,49
Т13.22 325 7000 100 165 280 170 6,52
Т13.23 325 7000 150 216 280 170 8,25
Т13.24 325 7000 200 265 280 170 9,25
Т13.25 377 7000 100 152 280 170 6,10
Т13.26 377 7000 150 202 280 170 7,82
Т13.27 377 7000 200 252 280 170 9,58
Т13.28 426 7000 100 142 280 170 5,47
Т13.29 426 7000 150 192 280 170 7,23
Т13.30 426 7000 200 242 280 170 8,90
Т13.31 480 12500 100 174 380 170 12,93
Т13.32 480 12500 150 224 380 170 16,13
Т13.33 480 12500 200 274 380 170 19,43
Т13.34 530 12500 100 164 380 170 12,33
Т13.35 530 12500 150 214 380 170 15,50
Т13.36 530 12500 200 264 380 170 18,79
Т13.37 630 12500 100 150 380 170 11,74
Т13.38 630 12500 150 200 380 170 14,96
Т13.39 630 12500 200 250 380 170 18,24

Заказать подвижные опоры Т13 серии 4.903–10

Цена конструкций зависит от индивидуальных характеристик – марки стали, массы опоры Т13, размера диаметра трубопровода, который она будет удерживать от смещений. Рассчитать ориентировочную стоимость перед тем как купить крепежный элемент можно в режиме первичной консультации. Она ни к чему вас не обязывает, зато дает представление о преимуществах сотрудничества с нашей компанией, среди которых:

  • привлекательные расценки;
  • многоуровневый контроль качества;
  • быстрое производство;
  • большой выбор модификаций серии 4.903–10;
  • быстрая доставка по всей России и в страны СНГ.

Чтобы заказать опоры Т13 по цене производителя, просто звоните нам по телефону 8–800–3021–565 или отправляйте заявку с требуемыми характеристиками на электронный адрес marketing@snmash.ru. Разместить заказ на изготовление конструкций можно и онлайн, заполнив простую форму отправки заявок.
