Опоры ТР ОСТ 36-146-88
Трубчатые опоры для трубопроводов от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Трубчатые опоры для трубопроводов от производителя Фото ТР - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

Опоры ТР ОСТ 36-146-88

Опоры ТР ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

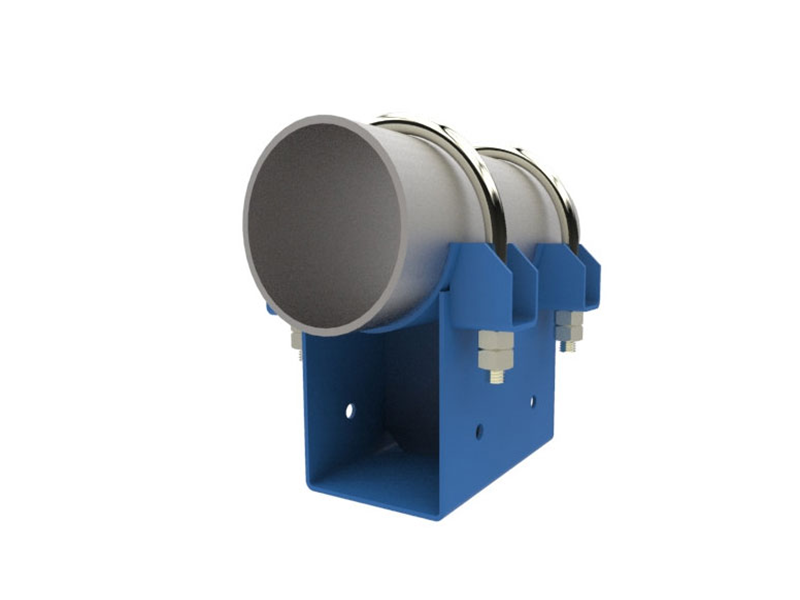

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

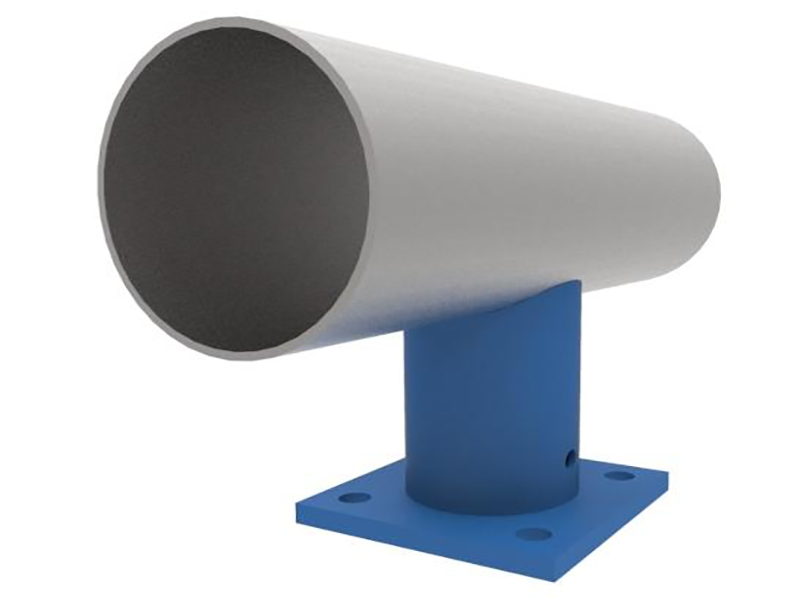

Корпусная трубчатая опора ТР – металлическая плита с приваренным патрубком под диаметр фиксируемого трубопровода. Применяется для удержания труб в заданном (проектном) положении. Может использоваться как держатель подвижного и неподвижного типа (с допустимыми сдвигами секций или без). В каталоге ООО «СпецНефтеМаш» вы можете купить изделия серии ТР по цене производителя в различном исполнении.

Применение

Трубчатые опоры обеспечивают не только надежное удержание секций, но и сохранность их оболочки. Функции:

  • стабилизация системы;
  • гашение вибраций;
  • компенсация тепловых и механических нагрузок при эксплуатации магистралей разного диаметра;
  • профилактика разгерметизации из-за провисаний или расшатывания;
  • предупреждение аварийных ситуаций, связанных с подвижностью труб.

Применение трубных опор допустимо с различными технологическими сетями, устанавливаемыми в разных климатических зонах и транспортирующими материалы с отличными характеристиками. Ограничения по применению:

  • по типу рабочей среды – хладоносители и хладагенты;
  • по диаметру трубной части – до 57 и свыше 630 мм;
  • по назначению присоединяемой системы – электростанции;
  • по виду почв в месте монтажа – вечномерзлые и пучинистые грунты.

В остальных случаях трубные опоры для трубопроводов могут использоваться как для протяженных, так и для небольших сетей различного (технологического назначения).

Характеристики

Основные эксплуатационные характеристики:

  • тип – подвижный или неподвижный держатель;
  • вес опоры ТР – от 1,4 до 60 кг;
  • материал – сталь (нержавеющая, легированная, углеродистая);
  • исполнение – 4 варианта (А1–2 и Б1–2);
  • давление в трубопроводе – не выше 10 МПа (или 100 кгс/кв. см);
  • способность выдерживать тепловые нагрузки при температурах рабочей среды в диапазоне от 0 до +450 градусов.
Диаметр трубопровода, Дн Исполнение h Номер швеллера B h K K1 Масса кг, не более Допускаемые нагрузки, кН
Вертикальная Qy Осевая Рz, при Рx=0,2Pz
57 AI 100 5 50 17 4 4 0,5 2,5 10
А2 200 1,0
76 AI 100 23 0,5 3,0
А2 200 1,0
89 AI 100 8 80 0,7 5,0 20
А2 200 15 1,4 30
108 AI 100 22 0,7 6,0 20
А2 200 1,4 30
133 AI 100 10 100 23 0,9 8,0 30
А2 250 2,1 50
159 AI 100 28 0,9 10,0 30
А2 250 2,1 50
219 AI 150 12 120 34 6 6 1,6 20,0 50
А2 250 2,6 75
273 AI 200 38 2,1 25,0 60
А2 300 3,1 40,0 90
325 AI 200 40 2,1 25,0 50
А2 300 3,1 40,0 80
377 AI 200 16 160 46 2,8 30,0 70
А2 300 4,3 50,0 100
426 AI 200 48 2,8 30,0 60
А2 300 4,3 50,0 90
530 AI 250 20 200 56 8 6 4,6 50 80
А2 400 7,4 70 120
630 AI 250 60 4,6 60 65
А2 400 7,4 80 120
820 AI 400 30 300 72 10 8 12,7 100 120

Конструкция

Конструктивно трубчатая опора по ОСТ 36–146–88 представляет собой стальную плиту и патрубок, присоединяемый к основанию сварным швом и подобранный по диаметру устанавливаемой трубы. Марка стали берется с учетом материала исполнения трубопровода, характеристик рабочей среды и условий монтажа. Для долговечного применения все элементы опоры трубчатой покрываются специальным защитным антикоррозионным составом.

Изготовление

Производство опор ТР регламентирует отраслевой стандарт (ОСТ 36–146–88), а качество сварных швов должно соответствовать ГОСТ. Изготовление трубных опор осуществляется по чертежам, подготовленным по техническим условиям заказчика. В нашем каталоге вы можете купить готовые стандартные трубчатые опоры по цене производителя или заказать производство нестандартных держателей под конкретные условия монтажа.

ООО «СпецНефтеМаш» изготавливает опоры трубчатые для трубопроводов из качественных марок стали и применяет многоуровневую проверку качества изделий:

  • заготовки, которые идут в производство, отбираются до поступления в работу (без задиров, трещин, сколов, пузырей);
  • на каждом этапе контролируется надежность конструкции;
  • по готовности трубные опоры проверяются на предмет соответствия диаметра патрубка и размера плиты, прочности, устойчивости и других характеристик.

Заказать трубные опоры по цене производителя

Если вы планируете купить опору ТР, но сомневаетесь в выборе исполнения или хотите получить любую дополнительную информацию по нашей продукции, обращайтесь к консультантам. Справки по размерам, характеристикам стали и покрытий предоставляют инженеры, занятые в изготовлении. Связаться с нами можно любым удобным способом:

  • онлайн с сайта (форма обратной связи);
  • по телефону 8–800–3021–565;
  • по email marketing@snmash.ru.

Обращайтесь, у нас можно выгодно заказать опоры ТР различного исполнения или подобрать аналог из других серий по привлекательной цене. На всю продукцию производства ООО «СпецНефтеМаш» идет годовая гарантия. Изделия сопровождаются паспортом и сертификатами (по запросу).

Рабочие чертежи опоры ТР ОСТ 36-146-88

Опора ТР ОСТ 36-146-88 Чертеж

Опора ТР ОСТ 36-146-88 Чертеж

Опора ТР ОСТ 36-146-88 Размеры

Опора ТР ОСТ 36-146-88 Размеры
