Опоры ТП ОСТ 36-146-88
Тавровые приварные опоры (ТП) для трубопроводов от производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

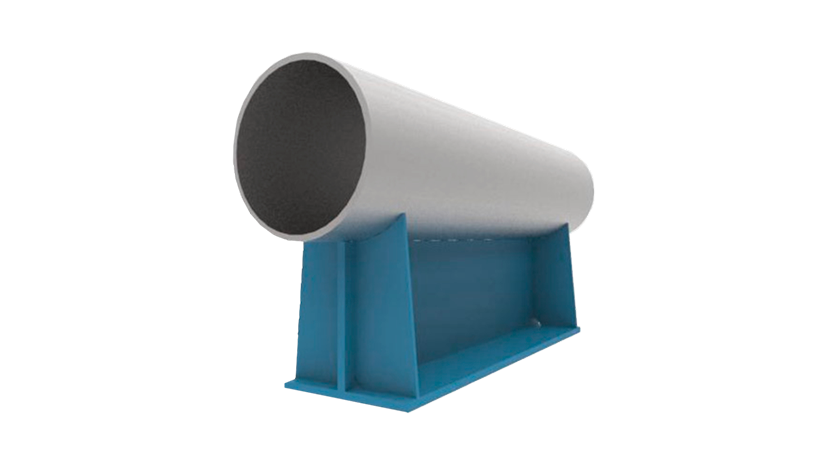

Тавровые приварные опоры (ТП) для трубопроводов от производителя Фото ТП - купить по выгодным ценам
Вернуться в ОСТ 36-146-88

Опоры ТП ОСТ 36-146-88

Опоры ТП ОСТ 36-146-88
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТП
ТХ
КП
КХ
КН
УП
ВП
ШП
ХБ
ТО
ТР

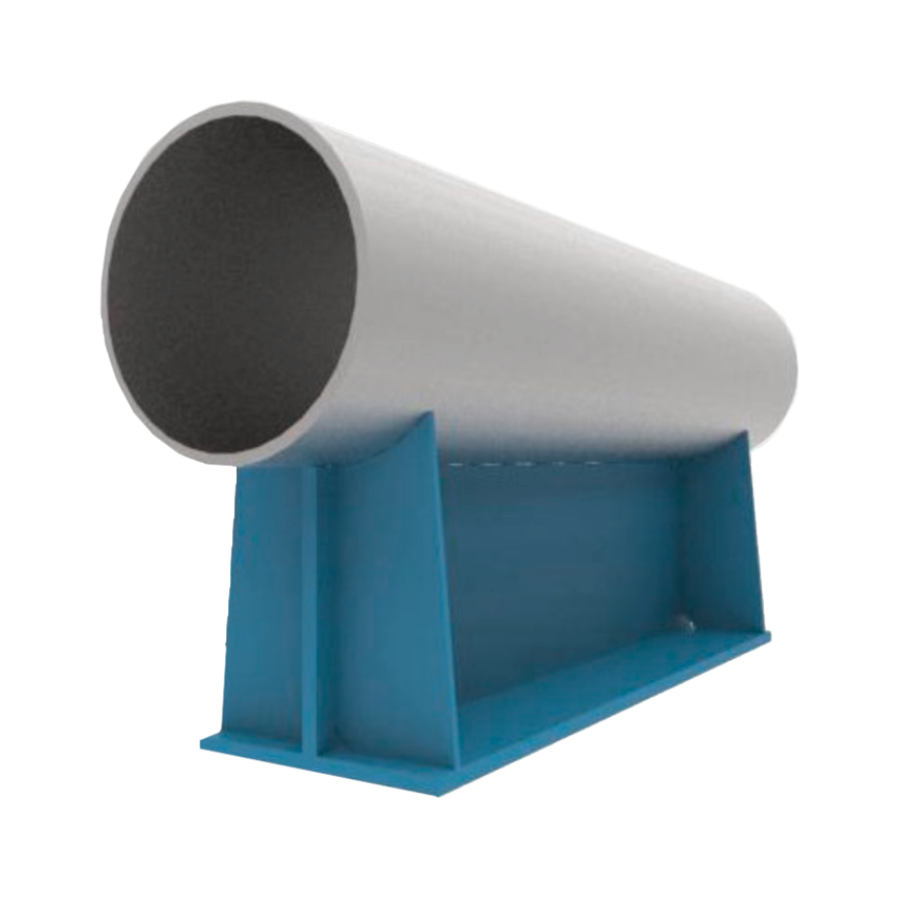

Тавровая опора приварная (ТП) – конструктивный элемент трубопроводной магистрали промышленного или бытового назначения. Представляет собой отрезок прокатного двутавра или сварного тавра. Предназначена для фиксации трубы в заданном проектом положении.

Выполняется из различных марок стали с соблюдением государственных и отраслевых стандартов (ОСТ 36–146–88). В каталоге ООО «СпецНефтеМаш» вы можете купить стандартные опоры ТП под заданный диаметр трубопровода или заказать их изготовление по индивидуальным характеристикам магистрали.

Применение тавровой опоры

Тавровая опора приварная используется с изолированными и неизолированными трубопроводами. Может быть подвижной и неподвижной. Применение приварной тавровой опоры актуально:

  • для удержания трубных секций в заданном положении;
  • исключения деформации линий (в том числе провисания секций);
  • компенсации чрезмерной нагрузки (эффективного распределения веса секции по всей ее длине).

Как следует из названия, монтаж тавровой опоры приварной осуществляется при помощи технологий сварки непосредственно к удерживаемой секции. Для применения в конструкции трубопроводов диаметром свыше 10,8 см (108–159 мм) опора ТП в обязательном порядке должна иметь ребра жесткости и круговой изгиб верхнего края.

Сфера применения тавровой опоры приварной ограничена только местом устройства трубопровода и его характеристиками. Согласно действующим регламентам, стальная тавровая опора может использоваться во всех случаях, кроме:

  • магистралей, транспортирующих хладагенты и хладоносители;
  • линий, устанавливаемых на пучинистых почвах и вечномерзлом грунте;
  • систем для нужд электростанций.

Эксплуатационные характеристики

Применение тавровой опоры приварной актуально в трубопроводах с диаметром трубы от 1,8 до 15,9 см. В ООО «СпецНефтеМаш» можно заказать изготовление нестандартных конструкций под трубы диаметром 1,4 или 16,8 см. Эксплуатационные условия в трубопроводной системе:

  • давление – до 10 МПа;
  • предельная температура рабочей среды – до 450 градусов выше нуля (предельный минимум – 0 градусов);
  • температура окружения – не выше 70 градусов тепла.

Изготовление опоры приварной

Конструктивно тавровая опора по ОСТ 36–146–88 представляет собой металлическое основание высотой от 70 до 150 мм. Его материал, конкретный размер, толщина стали и другие характеристики определяют особенности устройства самого трубопровода (диаметр труб, характер рабочей среды).

Регламентируют производственный процесс государственные и отраслевые стандарты, а также строительные нормы.

  • ГОСТ и СНиП определяют подходы к контролю качества работ по производству тавровой опоры приварной для трубопроводов. Основные документы:
    • ГОСТ 5264–80 задает требования к качеству сварки;
    • СНиП 2.03.11–85 и ГОСТ 9.401–79 задают требования к качеству и нанесению защитного антикоррозионного покрытия.
    • СНиП III–18–75 и ГОСТ 3242–79 – правила измерительного и визуального контроля швов.
  • ОСТ 36–146–88 – главный отраслевой стандарт, которому должны соответствовать параметры, размеры и конфигурация тавровой опоры.

Рабочий документ, на основании которого запускается производство опорных конструкций, – чертеж. Он готовится в соответствии с отраслевым стандартом и должен учитывать все требования заказчика, продиктованные условиями эксплуатации трубопровода, для усиления которого необходимо купить опоры ТП.

Комплектация и основные свойства изделий подробно расписываются в его паспорте, который предоставляется заказчику вместе с технической документацией, и является гарантией работоспособности опоры в сборке. По требованию клиента в пакет сопроводительных документов по производству опор приварных могут также входить сертификаты на материалы.

Маркировка

Прежде чем купить стандартные конструкции или заказать нестандартные модели, полезно разобраться с их условным обозначением. Выглядит эта формула примерно так: 38–ТП–АС00–Ст3пс–ОСТ 36–146–88. Расшифровка:

  • 38 – Ду (условный диаметр трубы в миллиметрах);
  • ТП – тавровая опора приварная;
  • АС00 – вариант исполнения (посмотреть, какими они бывают, можно чуть ниже);
  • Ст3пс – конструкционная углеродистая полуспокойная сталь строительного и общего назначения;
  • ОСТ 36–146–88 – технический регламент производства (отраслевой стандарт исполнения опор стальных технологических).

В таблице ниже представлены варианты других обозначений и исполнения конструкций, которые можно купить у нас. Цена модели уточняется индивидуально.

Исполнение Толщина, S Высота, Н Масса, кг
Опора 18-ТП-АС005700.6
Опора 18-ТП-АС1051000.7
Опора 25-ТП-АС005700.6
Опора 25-ТП-АС1051000.7
Опора 32-ТП-АС005700.6
Опора 32-ТП-АС1051000.7
Опора 45-ТП-АС005700.6
Опора 45-ТП-АС1051000.7
Опора 57-ТП-А1151001.8
Опора 57-ТП-А1251003.6
Опора 57-ТП-АС1161001.7
Опора 57-ТП-АС1261003.4
Опора 57-ТП-А2161503.1
Опора 57-ТП-А2261506.2
Опора 57-ТП-АС2161502.2
Опора 57-ТП-АС2261504.4
Опора 76-ТП-А1161001.8
Опора 76-ТП-А1261003.6
Опора 76-ТП-АС1161001.7
Опора 76-ТП-АС1261003.4
Опора 76-ТП-А2161503.1
Опора 76-ТП-А2261506.2
Опора 76-ТП-АС2161502.2
Опора 76-ТП-АС2261504.4
Опора 89-ТП-А1161001.8
Опора 89-ТП-А1261003.6
Опора 89-ТП-АС1161001.7
Опора 89-ТП-АС1261003.4
Опора 89-ТП-А2161503.1
Опора 89-ТП-А2261506.2
Опора 89-ТП-АС2161502.2
Опора 89-ТП-АС2261504.4
Опора 108-ТП-Б1261004
Опора 108-ТП-БС1261003.8
Опора 108-ТП-Б2261507
Опора 108-ТП-БС2261505
Опора 133-ТП-Б1261004
Опора 133-ТП-БС1261003.8
Опора 133-ТП-Б2261507
Опора 133-ТП-БС2261505
Опора 159-ТП-Б1261004
Опора 159-ТП-БС1261003.8
Опора 159-ТП-Б2261507
Опора 159-ТП-БС2261505

Заказать тавровые опоры приварные

ООО «СпецНефтеМаш» занимается производством опор ТП для технологических и бытовых трубопроводов. На заводе реализована многоуровневая проверка качества изделий.

У нас вы можете заказать опоры ТП с годовой гарантией по оптимальной цене и быстрой доставкой. Вся продукция соответствует действующим регламентам и стандартам.

Для размещения заказа просто звоните по телефону 8–800–3021–565, пишите на email marketing@snmash.ru. Или заполните короткую форму с указанием требуемого веса опор ТП и других характеристик прямо на сайте. Мы сами с вами свяжемся, чтобы предложить купить тавровые опоры оптимальных размеров или подобрать аналог для решения конкретной задачи.

Рабочие чертежи опоры ТП ОСТ 36-146-88

Опора ТП ОСТ 36-146-88 Чертеж

Опора ТП ОСТ 36-146-88 Чертеж

Опора ТП ОСТ 36-146-88 Размеры

Опора ТП ОСТ 36-146-88 Размеры
