Опоры подвижные приварные ОПХ1
Опоры подвижные хомутовые ОПХ1 по ГОСТ 14911–82 (ОСТ 36–94–83) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

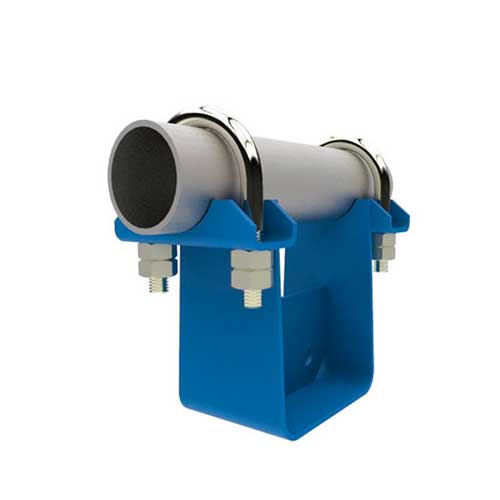

Опоры подвижные хомутовые ОПХ1 по ГОСТ 14911–82 (ОСТ 36–94–83) Фото ОПХ1 - купить по выгодным ценам
Вернуться в ГОСТ 14911-82 (ОСТ 36-94-83)

Опоры подвижные приварные ОПХ1

Опоры ОПХ1 ГОСТ 14911-82
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ОПП-1
ОПП-2
ОПП-3
ОПХ-1
ОПХ-2
ОПХ-3
ОПБ-1
ОПБ-2
ОПС
ОПМ

Стальная хомутовая опора ОПХ1 предназначена для удержания трубопроводов малых диаметров на положенном месте. Изготавливается по ГОСТ 14911–82 и ОСТ 36–94–83. Предупреждает деформацию труб под действием вертикальных нагрузок и провисания секций (профилактика аварийных ситуаций) из-за колебаний внутренней температуры.

Применение подвижных опор хомутовых

Выполненные по ГОСТ опоры ОПХ1 используются со всеми технологическими трубопроводами малых диаметров. Конструкции компенсируют сдвиги во время работы системы под давлением и надежно удерживают секции на своем месте.

Применение опор ОПХ1 ограничено в следующих случаях:

  • магистральные линии;
  • трубопроводы, используемые на территории электростанций;
  • системы, устанавливаемые на пучинистых или вечномерзлых грунтах;
  • монтаж трубопроводов в регионах с нестабильной сейсмической обстановкой;
  • в сетях, транспортирующих хладагенты.

Применение допускается для фиксации труб диаметром 18–48 мм, в которых температура рабочей среды колеблется в диапазоне от 0 до +450 градусов.

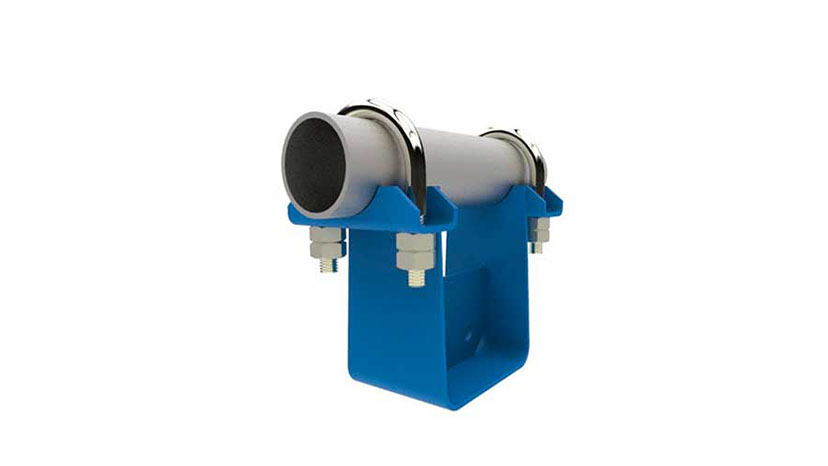

Конструкция ОПХ1

Конструкцию подвижной опоры хомутовой формируют 2 элемента – штампованный П-образный корпус и хомут, на котором предусмотрен фиксатор. У нас можно заказать опоры ОПХ1 из разных марок стали. За надежность крепления при помощи отвечают дополнительные вваренные ребра жесткости.

Производство

Для производства опор ОПХ1 используются различные марки стали. Основные элементы профиля соединяются методом сварки. Для сварки подвижных опор хомутовых на предприятии «СпецНефтеМаш» применяются электроды Э46 или их аналоги (соответствующие ГОСТ 5264–80).

По завершении сборки изделия покрываются антикоррозионным составом, что гарантирует их надежность и долговечность, согласно государственному стандарту № 14911–82 и отраслевому № 36–94–83. В качестве защитного покрытия у нас применяется эмаль ВДЛА-1222Р или ее аналоги.

Заготовки подбираются или выполняются по чертежам клиента, который хочет купить фиксаторы. Высота (по чертежу) предлагается в 2 вариантах (Н = 70 или 100 мм). Масса опор ОПХ1 зависит от диаметра труб и высоты профиля с ребрами жесткости. Хомут и фиксатор подбираются под характеристики трубопровода.

На всех этапах производства профили проверяются. Готовое изделие получает свой паспорт и сертификаты соответствия государственному стандарту № 14911–82 и ОСТ 36–94–83. Перед отправкой клиенту подвижные опоры хомутовые проходят предпродажную проверку, пакуются в надежный материал и размещаются в транспортном средстве, согласно правилам перевозки металлоконструкций.

Маркировка

Характеристики, которые определяют сферу применения конкретного держателя, указываются в условных обозначениях подвижной опоры хомутовой. Выглядит эта формула примерно так: ОПХ1–70.18 ОСТ 36–94–83 (ГОСТ № 14911–82). В этом случае клиенту предлагается купить (заказать производство) держатель высотой профиля 7 см (H = 70) для труб диаметром 1,8 см (D = 18).

Обозначение Диаметр Дн, мм Тип опоры Вертикальная нагрузка, кН Высота H, мм Ширина B, мм Ширина B1, мм Длина L, мм Масса, кг
ОПХ1-70.18 18; 21,3 Х1 22 70 70 52 100 0,78
ОПХ1-70.25 25; 26,8 Х1 22 70 70 58 100 0,80
ОПХ1-70.32 32; 33,5 Х1 22 70 70 64 100 0,90
ОПХ1-70.38 38; 42,3 Х1 22 70 70 72 100 0,97
ОПХ1-70.45 45; 48 Х1 22 70 70 85 100 1,00
ОПХ1-100.18 18; 21,3 Х1 15 100 70 52 100 0,90
ОПХ1-100.25 25; 26,8 Х1 15 100 70 58 100 0,94
ОПХ1-100.32 32; 33,5 Х1 15 100 70 64 100 1,05
ОПХ1-100.38 38; 42,3 Х1 15 100 70 72 100 1,10
ОПХ1-100.45 45; 48 Х1 15 100 70 85 100 1,11

Купить готовые или заказать ОПХ1

Купить опоры ОПХ1 по цене производителя или заказать их изготовление в нестандартном варианте можно, не сходя с места. Для этого просто позвоните нам по телефону 8–800–3021–565 или напишите на электронный адрес marketing@snmash.ru.

Чтобы ускорить или упростить процесс связи, воспользуйтесь формой прямо на сайте. Менеджер свяжется с вами, рассчитает цену изделий (она определяется индивидуально) и расскажет, сколько времени займет их доставка. Мы работаем по всей России – доставляем хомутовые опоры ОПХ1 в любой город страны и в соседние государства (СНГ).
