Нефтеперекачивающие станции

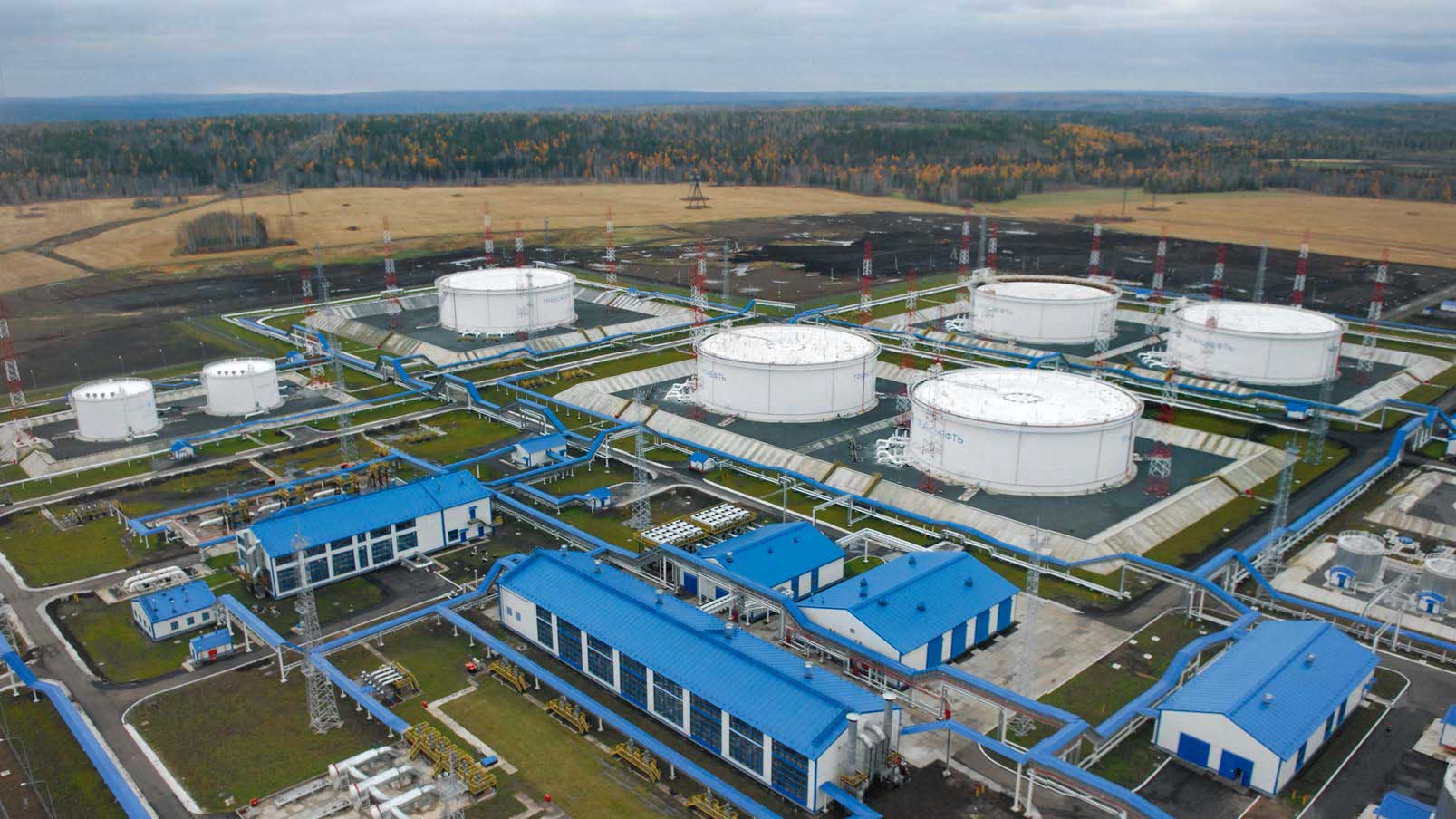

Нефтеперекачивающие станции


Нефтеперекачивающая станция или НПС – сложное оборудование, которое необходимо для эффективной работы предприятия, занятого переработкой, хранением или сбором нефтепродуктов. Ее основные функции:

  • создание напора для нормальной транспортировки различных нефтепродуктов;
  • поддержание уровня давления на протяжении всего цикла.

Принцип работы нефтеперекачивающей станции прост. Нефть, нефтепродукты забираются из трубопровода, в котором напор низкий. Среда проходит блок, где напор искусственно увеличивается, а затем попадает в сечение нефтепровода с высоким напором.

Конструкция нефтеперекачивающей станции

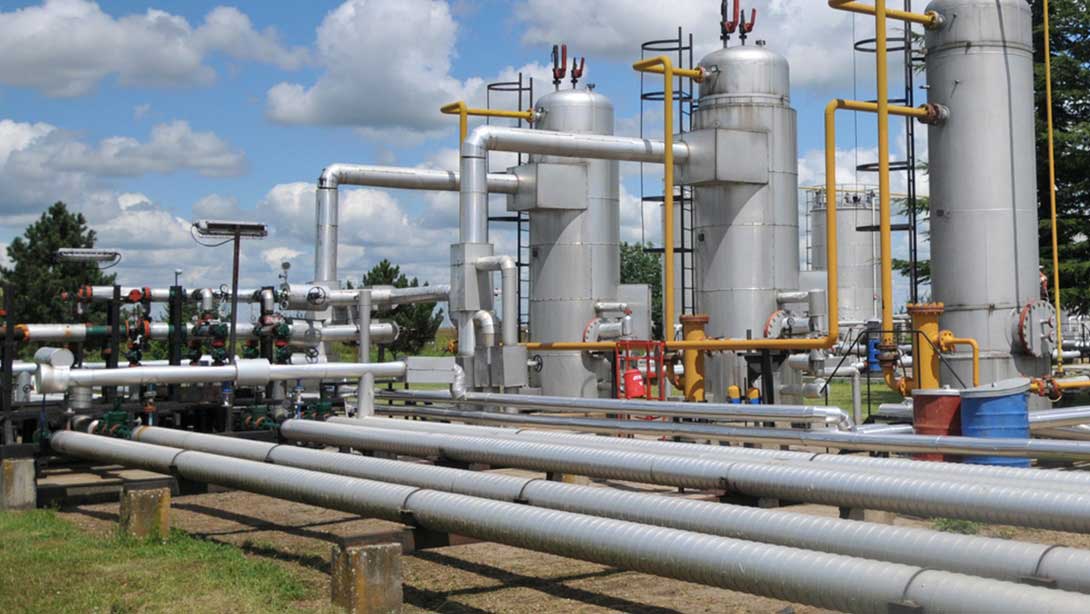

Конструкция нефтеперекачивающей станции

Конструктивно НПС представляет собой сложную систему модулей. К ним относятся насосы, приемно-пусковые и очистные блоки, сети подводки и распределения нефтепроводов, диагностическое оборудование, обслуживающие элементы. Также в систему могут входить накопительные резервуары.

В зависимости от объемов перекачки нефти и условий работы комплекса он может оснащаться следующими видами оборудования:

  • насосами;
  • подпорными, магистральными механизмами;
  • коммуникационной техникой (для тепло- и водоснабжения);
  • узлами учета нефтепродуктов;
  • системой фильтрации;
  • техникой для обеспечения пожарной безопасности;
  • устройствами связи;
  • устройствами для энергоснабжения;
  • технологическим нефтепроводом;
  • печами для подогрева нефти и нефтепродуктов и т. д.

В сложных системах, которые включают полноценный резервуарный парк и инженерное оборудование, предусматривается комплекс объектов – зданий и сооружений для проведения различного рода работ с НПС.

Типы систем для перекачки нефти или нефтепродуктов

Системы для перекачки нефти и нефтепродуктов

Различают 2 основных вида нефтеперекачивающих станций.

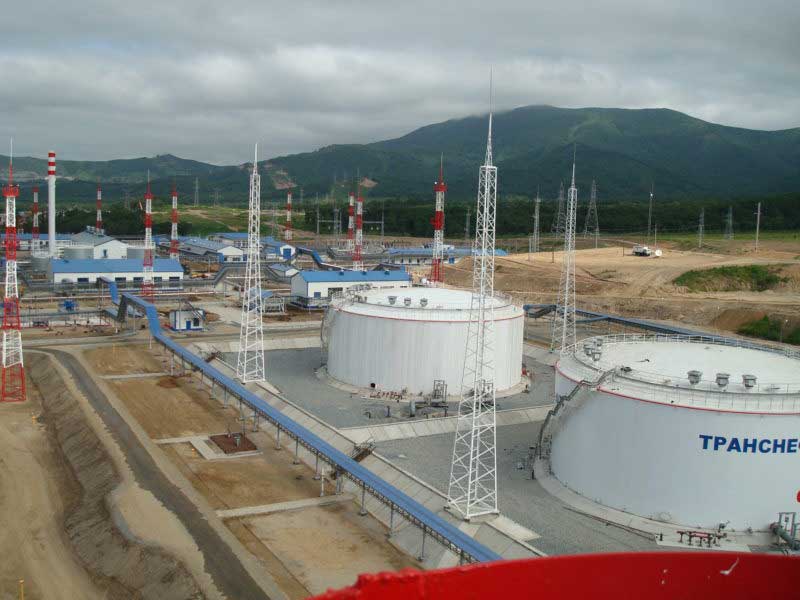

  1. Головная нефтеперекачивающая станция. Используется в пунктах приемки нефти от установок ее добычи и первичной подготовки. Ее функция – сбор и закачка ресурса в транспортировочный нефтепровод. НПС устанавливается в начале трубопровода, включает:
    • насосы;
    • резервуарный парк (накопительные емкости для нефти либо нефтепродуктов);
    • котельную;
    • электростанцию;
    • систему водообеспечения;
    • канализационный блок и систему фильтров;
    • функциональные здания;
    • отопительный модуль нефтепровода;
    • лаборатории контроля качества транспортируемой нефти (применяются при последовательной перекачке).
  2. Промежуточные нефтеперекачивающие станции подключаются на этапе прогонки нефти по трубопроводам – создания заданного напора на этапах ее транспортировки. Они устанавливаются по всему маршруту движения нефти.

Функции нефтеперерабатывающих станций

Функции нефтеперерабатывающих станций

Ключевая функция комплекса для перекачки нефти – задание и поддержание напора в нефтепроводе для обеспечения безопасного движения среды от пункта приемки к точке переработки. При этом НПС выполняет следующие задачи:

  • приемка нефти (в качестве пункта забора могут выступать нефтепроводы, емкости, накопительные резервуары);
  • подача потока нефтеперекачивающей станции в магистральный нефтепровод;
  • наращивание напора на нужном участке трубопровода во исполнение требований по показателям.

В плане организации процесса доставки нефти нефтеперекачивающая станция выполняет следующие функции:

  • обеспечивает возможность работы со средой при наличии газового фактора или примесей серы;
  • упрощает управление процессом (НПС оснащаются программами настроек, разработанными индивидуально под требования пользователя нефтепровода);
  • позволяет контролировать весь ход транспортировки (настраивать производительность, мощность и скорость движения нефти);
  • значительно упрощает практику контроля и учета (данные по среднесуточному перекачанному потоку).

Устройство НПС

Устройство НПС

В современных системах перекачки нефти исключено использование объектов из тяжелых и дорогих в плане строительства материалов (бетон, кирпич, ЖБИ). Это обеспечивается через использование блочно-модульного способа комплектации нефтеперекачивающего комплекса (он еще называется блочно-комплектным). При таком подходе обеспечивается высокая скорость устройства нефтеперекачивающей станции и ее обоснованная стоимость.

Модульный метод предполагает полную сборку отдельных блоков (с насосами нефтеперекачивающей станции, автоматикой, контрольными приборами и системами обеспечения) на заводе-производителе. Это упрощает и транспортировку, и будущий капремонт систем (они ремонтируются блоками в сборке).

После комплектации модули доставляются к площадке установки и монтируются при соблюдении ряда требований к участку размещения. Последние включают 3 пункта:

  • пологий рельеф с подготовленным уклоном (для отвода поверхностных вод самотеком);
  • высокая несущая способность почв;
  • соответствие грунта по показателям влажности и глубине залегания вод.

Для оборудования нефтеперекачивающей станции выбирается участок с самым глубоким залеганием грунтовой воды, не требующий искусственного укрепления (проводятся геологические исследования). Блочно-комплектная система позволяет конструировать как закрытые нефтеперекачивающей станции, так и системы для перекачки нефти открытого типа.

Последние устанавливаются под навес. При этом насосы должны иметь дополнительную защиту от воздействий окружающих факторов (автономные металлические кожухи с вентиляцией и обогревом). Открытые нефтеперекачивающие станции могут эксплуатироваться в широком диапазоне температур окружения (от 40 градусов мороза до 50 градусов тепла).

Факторы размещения НПС

Размещение НПС

Правила сооружения нефтеперекачивающей станции:

  • При планировании комплекса трубопроводов для перекачки нефти (нефтепродуктов) обязательно учитываются стороны света и преобладающие направления ветров (длинная сторона устройства для охлаждения циркулярной воды – градирни – располагается под углом 90 градусов к нему).
  • Комплексы площадью свыше 5 га оснащают минимум 2 выездами (основной и резервный).
  • На всей территории комплекса должен быть обеспечен свободный проезд функционального транспорта и пожарных машин (в том числе с подъездом к зданиям).
  • Отступ от стены сооружения НПС до края транспортного путепровода общего доступа – не менее 25 м.
  • Системы забора воздуха располагаются в точках наименьшего уровня загрязнения.

Допускается расположение станций для транспортировки нефти вблизи рек или иных водоемов, но при этом их сооружение должно производиться ниже населенных пунктов, расположенных поблизости. Место выбирается выше расчетного горизонта высокой воды минимум на 50 см. За точку отсчета – горизонт – принимается максимальный уровень воды за последнее столетие.
